Изборът на променлив прекъсвач на променлив ток (MCCB) е критично решение, което значително влияе върху безопасността и ефективността на електрическите системи. Един от най -влиятелните фактори в този процес на подбор е типът на натоварването. Като доставчик на AC MCCB станах свидетел от първа ръка как различните характеристики на натоварването могат да наложат специфични функции на MCCB. В този блог ще се задълбоча как различните видове натоварване влияят на избора на AC MCCB.
Резистивни товари
Резистивните товари са може би най -простият тип електрически товар. Те преобразуват електрическата енергия в топлина, например в електрически нагреватели, крушки с нажежаема жичка и електрически печки. Тези натоварвания имат сравнително стабилно теглене на тока и техният коефициент на мощност е близък до единството (обикновено около 0,95 - 1).
За резистивните натоварвания изборът на AC MCCB е сравнително лесен. Тъй като токът остава сравнително постоянен, номиналният ток на MCCB трябва да бъде малко по -висок от нормалния работен ток на товара. Например, ако резистивният товар има непрекъснат работен ток 20A, MCCB с номинален ток 25A би бил подходящ избор. Това осигурява малък марж на безопасност за отчитане на незначителни колебания в тока на натоварването.
Резистивните натоварвания също не причиняват високи инкрустични токове. Входните токове са кратките, високи токове, които се появяват, когато натоварването се зарежда първо за зареждане. При резистивни натоварвания, токът на вход обикновено е само малко по -висок от нормалния работен ток. Следователно, настройката на магнитното пътуване на MCCB, която е предназначена за бързо прекъсване на веригата в случай на къса верига или висок ток, не е необходимо да бъде прекалено чувствителна. Често е достатъчна стандартна настройка за магнитно пътуване за резистивно натоварване.
Индуктивни натоварвания
Индуктивните натоварвания, като двигатели, трансформатори и соленоиди, са по -сложни от резистивните натоварвания. Тези товари съхраняват енергия в магнитно поле, когато токът тече през тях. Когато захранването се прилага за първи път, индуктивните натоварвания привличат голям вход, често няколко пъти по -високи от нормалния работен ток. Този ток на вход може да продължи няколко милисекунди до няколко секунди, в зависимост от размера и вида на индуктивното натоварване.
Когато избирате AC MCCB за индуктивни натоварвания, токът на Inrush трябва да се вземе предвид. Ако се използва MCCB със стандартна магнитна настройка на пътуването, той може да пътува преждевременно поради високия ток на вход, въпреки че във веригата няма действителна повреда. За да се предотврати това, може да се използва MCCB с по -висок праг на магнитно пътуване или време за забавяне.
Функцията за забавяне на времето позволява на MCCB да толерира високия ток на инкруста за кратък период без задействане. Това дава на индуктивния товар достатъчно време, за да достигне нормалното си работно състояние. Например, в моторно приложение, MCCB може да бъде настроен да има кратко време - забавяне (обикновено в обхвата от няколко милисекунди до няколкостотин милисекунди), за да се побере началния ток на двигателя.
В допълнение към тока на инкрустацията, коефициентът на мощност на индуктивните натоварвания обикновено е по -нисък от този на резистивните натоварвания, често вариращи от 0,5 - 0,8. По -нисък коефициент на мощност означава, че натоварването привлича по -очевидна мощност (продукт на напрежение и ток) от действителната полезна мощност. Това може да повлияе на нагряването на MCCB и общата ефективност на електрическата система. Когато избирате MCCB за индуктивни натоварвания, е важно да се вземат предвид непрекъснатия токов рейтинг въз основа на действителната мощност, консумирана от товара, а не само на видимата мощност.
Капацитивни товари
Капацитивните натоварвания, като кондензаторни банки, използвани за корекция на фактора на мощността, представят друг набор от предизвикателства при избора на MCCB. Кондензаторите съхраняват енергия в електрическо поле. Когато кондензаторът е захранван за първи път, той привлича много висок ток на инкруста, много по -висок от този на индуктивните натоварвания. Този ток на вход може да бъде няколкостотин пъти по -голям от нормалния работен ток и продължава много кратко време, обикновено в диапазона на микросекунда.
За капацитивни натоварвания е необходим MCCB с много висок праг на магнитно пътуване, за да се предотврати фалшиво задействане поради тока на вход. Освен това, MCCB трябва да може да се справи с високите честотни компоненти, свързани с бързото зареждане и изхвърляне на кондензаторите.
Капацитивните натоварвания също могат да причинят преходни напрежения в електрическата система. Тези преходни процеси могат потенциално да повредят MCCB или друго електрическо оборудване. Следователно може да се наложи да използвате MCCB с функции за защита на пренапрежение или да се инсталират допълнителни устройства за защита на пренапрежение във веригата.
Не -линейни товари
Не- линейните натоварвания, като компютри, променливи - честотни устройства (VFDS) и LED осветление, стават все по -често срещани в съвременните електрически системи. Тези натоварвания привличат ток по не синусоидален начин, което води до генериране на хармоници. Хармониките са токове и напрежения, които имат честоти, които са цяло число, множество от основната честота (напр. 50Hz или 60Hz).
Хармониците могат да причинят няколко проблема в електрическата система, включително прегряване на MCCB, повишени загуби в електрическите проводници и смущения в друго електрическо оборудване. Когато избирате MCCB за не -линейни натоварвания, е важно да изберете такъв, който може да се справи с допълнителното отопление, причинено от хармониците.
MCCB с по -висок непрекъснат ток, отколкото би бил необходим за линейно натоварване със същата видима мощност. Някои MCCB също са проектирани с функции за смекчаване на ефектите на хармониците, като подобрени термични управление и възможности за филтриране.
Въздействие върху друго електрическо оборудване и дизайн на системата

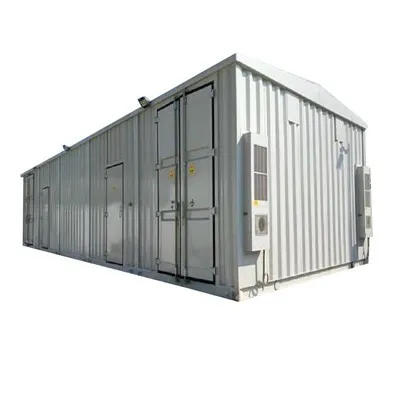

Изборът на подходящия MCCB въз основа на типа на товара също има последици за друго електрическо оборудване в системата. Например вПодстанция на външна кутия, изборът на MCCB за различни товари влияе върху цялостната схема за разпределение и защита на мощността. Правилният избор на MCCB гарантира, че подстанцията работи безопасно и ефективно, предпазвайки трансформаторите, разпределителните уреди и други компоненти от повреда.
В система за слънчева енергия,Кутия за слънчева комбинация 6 низиКутия за слънчева дистрибуцияРазчитайте на правилния избор на MCCB за защита на слънчевите панели, инвертори и друго оборудване. Различните видове натоварвания в слънчева електроенергия, като DC - AC инвертори (които могат да се считат за не -линейни натоварвания) и системи за зареждане на батерията (които могат да имат индуктивни или капацитивни характеристики), изискват внимателно обмисляне при избора на MCCB.
Заключение
В заключение, типът на натоварването има дълбоко влияние върху избора на AC MCCB. Като доставчик на AC MCCB разбирам важността на предоставянето на клиентите подходящ продукт за техните специфични изисквания за натоварване. Независимо дали става въпрос за просто резистивно натоварване или сложен не -линеен товар, изборът на подходящ MCCB гарантира безопасността, надеждността и ефективността на електрическата система.
Ако сте в процес на избор на AC MCCB за вашата електрическа система, ви насърчавам да се свържете с мен. Имам богат опит в съпоставянето на правилния MCCB с различни видове натоварвания и може да ви предостави експертни съвети и висококачествени продукти. Свържете се с мен, за да започнете дискусия за вашите специфични нужди и нека да работим заедно, за да гарантираме оптималната работа на вашата електрическа система.
ЛИТЕРАТУРА
- „Качество на електрическите захранващи системи“, от Роджър К. Дюган, Марк Ф. Макгранаган и Сурия Сантосо.
- „Основи на електрическите машини“, от Стивън Дж. Чапман.
- Технически наръчници на производителя за AC MCCBS.
