Ей там! Като доставчик на прекъсвачи, имах своя справедлив дял от опит с различни видове блокове за прекъсване на веригата. Днес ще го разбия за вас и ще споделя това, което знам за тези ключови компоненти.
Да започнем с основите. Елементът за пътуване на прекъсвач е като мозъка на прекъсвача на веригата. Той е отговорен за наблюдението на електрическия ток, който се движи през веригата и решаването кога да премине на прекъсвача, за да защити системата от претоварвания, къси вериги и други електрически разломи.
Термични пътувания
Термичните агрегати са един от най -старите и най -често срещаните видове. Те работят въз основа на принципа на термичното разширяване. Вътре в термичното пътуване има биметална лента. Когато токът във веригата надвишава номиналната стойност, биметалната лента се загрява. Докато се загрява, той се огъва поради различните скорости на разширяване на двата метала в лентата. След като се огъне достатъчно, той активира механизъм, който пътува на прекъсвача.
Предимството на термичните пътувания е, че са прости и надеждни. Те са чудесни за защита от дълги срочни претоварвания. Например, в домакинската електрическа система, ако имате твърде много уреди, включени в една верига, топлинният пътуващ блок в крайна сметка ще усети увеличения ток и ще изпревари прекъсвача, за да предотврати прегряване на проводниците. Те обаче не са много бързи, когато става въпрос за справяне с къси вериги. Те реагират по -бавно, защото разчитат на нагряването на биметалната лента, което отнема време.
Магнитни пътувания
Магнитните агрегати, от друга страна, са свързани с скоростта. Те работят въз основа на магнитното поле, генерирано от електрическия ток. Когато се появи къса верига, токът във веригата се разпръсква много бързо. Този висок ток създава силно магнитно поле вътре в единицата за магнитно пътуване. След това магнитното поле се дърпа на бутало или соленоид, което от своя страна пътува на прекъсвача.
Магнитните агрегати са изключително бързи. Те могат да изминат прекъсвача по въпрос на милисекунди, което е от решаващо значение за защита на електрическата система от високите енергийни щети, които могат да причинят късите вериги. Но те имат ограничение. Те са проектирани главно за защита от къса верига и не са много ефективни при откриване на дълги срочни претоварвания. Ако имате малко увеличение на тока за дълъг период, магнитното пътуване може да не реагира изобщо.
Термични - магнитни пътуващи единици
За да постигнат най -доброто от двата свята, много прекъсвачи използват термични - магнитни пътуващи единици. Тези единици съчетават характеристиките на термичните и магнитните пътувания. Топлинната част на устройството се грижи за дългосрочни претоварвания, докато магнитната част се занимава с къси вериги.
Когато токът във веригата е само малко над номиналната стойност за продължителен период, топлинният елемент постепенно ще се загрее и евентуално ще изпревари прекъсвача. Но ако има внезапна къса верига, магнитният елемент ще започне незабавно и ще направи прекъсвача, преди да настъпи сериозни щети. Тази комбинация прави термичните магнитни пътувания много универсални и подходящи за широк спектър от приложения, от жилищни електрически системи до разпределение на индустриалната енергия.
Електронни пътувания
Електронните пътувания са съвременните деца на блока. Те използват усъвършенствана електроника и микропроцесори, за да наблюдават електрическия ток. Тези единици могат да бъдат програмирани да имат много прецизни и адаптивни характеристики на пътуването.
Едно от големите предимства на електронните пътувания е тяхната гъвкавост. Можете да зададете различни прагове за пътуване за различни видове неизправности. Например, можете да зададете по -нисък праг за дългосрочни претоварвания и много по -висок за къси вериги. Те могат също така да предоставят допълнителни функции като защита - защита на повреда и защита от грешки. Земята - Защитата на повредите открива, когато има изтичане на ток към земята, което може да бъде опасност за безопасността. ARC - Защита на разлома, от друга страна, открива наличието на опасни електрически дъги, които могат да причинят пожари.
Електронните пътувания също предлагат диагностични възможности. Те могат да записват информация за електрическите събития, които са причинили пътуването, като величината и продължителността на свръхтоума. Тази информация може да бъде много полезна за поддръжка и отстраняване на проблеми. Те обаче са по -скъпи от топлинните, магнитните или термичните магнитни пътувания и изискват по -сложна инсталация и програмиране.
Приложение - Специфични турнирни единици
В допълнение към единиците за пътуване с общи целта, има и заявление - специфични блокове за пътуване. Например, в слънчевата електроенергия, ние имаме пътуващи единици, предназначени заPV AC Combiner Box. Тези пътуващи единици трябва да могат да се справят с уникалните електрически характеристики на слънчевите енергийни системи, като променливия характер на генерирания от слънчевия ток.

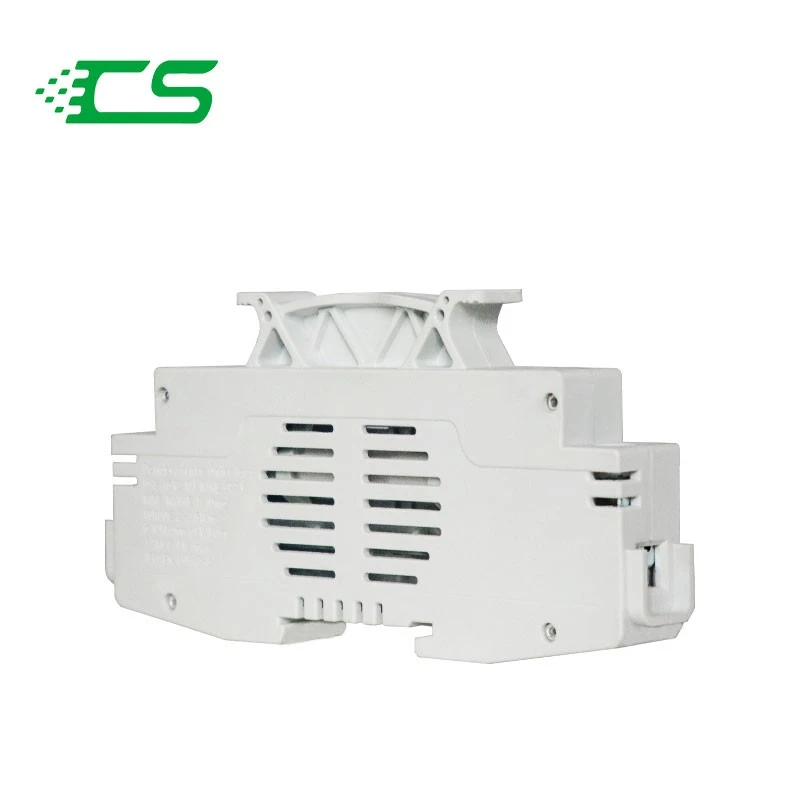

Има иPV директни ток защитни предпазителикоито са специално проектирани за защита на постояннотоковите вериги в слънчеви инсталации. Тези предпазители действат като вид на блока за пътуване, но те са предназначени да се справят със специфичните предизвикателства на тока на постоянен ток, като липсата на нулеви точки за пресичане, които затрудняват прекъсването на тока.
За индустриални приложения имамеBreaker Breaker MCBс пътуващи единици, които са изградени за справяне с високи натоварвания и сурови среди. Тези пътуващи единици трябва да бъдат много надеждни и точни, за да се осигури безпроблемната работа на индустриалните машини и процеси.
Избор на подходящ блок за пътуване
Когато става въпрос за избора на подходящ блок за пътуване за вашето приложение, има няколко неща, които трябва да се вземат предвид. Първо, помислете за вида на електрическата система, която имате. Това ли е жилищна, търговска или индустриална система? Различните системи имат различни изисквания по отношение на капацитета на натоварването, толерантността на повредите и стандартите за безопасност.
След това помислете за естеството на натоварванията. Те са най -вече резистивни товари, като нагреватели и нажежаеми светлини, или има много индуктивни товари, като двигатели? Индуктивните натоварвания могат да причинят по -сложно електрическо поведение, като например входни токове, когато стартират, което може да изисква блок за пътуване с по -модерни функции.
И накрая, помислете за бюджета си. Електронните пътувания предлагат най -много функции и гъвкавост, но те също са най -скъпите. Термичните и магнитните пътувания са по -достъпни, но може да нямат всички звънци, от които се нуждаете.
Ако сте на пазара за прекъсвачи на вериги или се нуждаете от помощ за избор на подходящ блок за пътуване за вашето конкретно приложение, не се колебайте да се свържете. Тук сме, за да ви помогнем да вземете най -доброто решение за вашата електрическа система. Независимо дали сте собственик на жилище, който иска да надстрои вашия електрически панел или индустриален инженер, проектирайки нова система за разпределение на електроенергия, имаме експертиза и продуктите, които да отговарят на вашите нужди. Свържете се с нас днес, за да започнете разговора и да получите оферта.
ЛИТЕРАТУРА
- Наръчник за електротехника, трето издание
- Ръководство за кандидатстване за прекъсвач, различни публикации на производителите
