Що се отнася до електрическите системи, един от най -критичните компоненти е миниатюрният прекъсвач (MCB). Като доставчик на AC MCB често срещаме запитвания за разликите между единична фаза и три фазови AC MCB. В тази публикация в блога ще се задълбоча в детайлите на тези два вида MCB, изследвайки техните характеристики, приложения и как те обслужват различни електрически товари.
Основни концепции за еднофазова и три фазови системи
Преди да разберете разликите в MCB, е от съществено значение да се схване основите на еднофазовата и три -фазовата електрическа система. Еднофазова система е най -често срещаният тип електрически доставки, използвани в жилищни и малки търговски условия. Състои се от единичен променлив ток (AC) форма на вълната, обикновено с напрежение 120V или 230V, в зависимост от региона. Тази система е подходяща за захранване на малки уреди, осветление и други устройства с ниска мощност.
От друга страна, трифазна система обикновено се използва в индустриални и големи търговски приложения. Състои се от три променливи форми, които са на 120 градуса извън фаза помежду си. Три фазови системи могат да осигурят повече мощност и са по -ефективни за високопроизводително оборудване като двигатели, големи машини и промишлени нагреватели. Стандартните напрежения за три фазови системи са 208V, 380V или 480V, отново вариращи в зависимост от региона.
Разлики в строителството и дизайна
Една от основните разлики между едноспазията и три фазовите AC MCB се крие в тяхната конструкция. Еднофазен MCB е проектиран да защити една електрическа верига. Той има два терминала: един за живата жица и един за неутралната жица. Вътрешният механизъм на еднофазен MCB е сравнително прост, състоящ се от биметална лента за защита от над - ток и електромагнитна намотка за защита от къса верига.
За разлика от тях, трифазен MCB е проектиран да защитава едновременно три отделни електрически вериги. Той има три или четири терминала, в зависимост от това дали е необходима неутрална връзка. Три фазовата MCB има по -сложна вътрешна структура. Той трябва да наблюдава и защитава всяка от трите фази независимо, като се гарантира, че всички фази са балансирани и защитени срещу над - ток и къса схема.
Оценка и капацитет
Оценката и капацитетът на единична фаза и три фазови AC MCB също се различават значително. Еднофазни MCB обикновено се предлагат в оценки с по -нисък ток, обикновено вариращи от 1а до 63А. Тези оценки са достатъчни за повечето търговски приложения за жилища и малки мащаби, където търсенето на енергия е сравнително ниско.
Три фазови AC MCB обаче се предлагат в много по -високи токови оценки, често започващи от 16А и стигат до няколкостотин ампера. По -високите оценки са необходими за справяне с голямото количество мощност, изисквано от промишленото и търговското оборудване. Когато избирате MCB, е от решаващо значение да изберете правилната оценка въз основа на изискванията за мощност на товара. MCB с оценка под - може да пътува често, причинявайки прекъсвания на електрическото захранване, докато надминат MCB може да не осигури адекватна защита в случай на повреда.
Сценарии на кандидатстване
Еднофазни AC MCB се използват главно в жилищни сгради, малки офиси и леки търговски заведения. Те са подходящи за защита на веригите, които захранват осветителни тела, домакински уреди като хладилници, телевизори и климатици и други устройства с ниска мощност. Например, в типично домакинство, еднофазни MCB се използват в разпределителни дъски за защита на отделни вериги като осветителна верига, верига на гнездото и кухненската верига.
Три фазови AC MCB са незаменими в индустриални и големи мащабни търговски настройки. Те се използват за защита на високото силно оборудване като три фазови двигатели, промишлени пещи и въздушни агрегати с голям капацитет. Например, в производствен завод са инсталирани три фазови MCBs в основната дистрибуторска платка за защита на електрическите вериги, които захранват захранването на производствените машини.
Функционалност на защитата
Както еднофазовата, така и три -фазовата AC MCB осигуряват - текуща и къса защита от веригата. Въпреки това, функционалността на защитата на три фазови MCB е по -изчерпателна. В трифазна система дисбалансът в токовете между фазите може да причини проблеми като прегряване и намалена ефективност на оборудването. Три фазови MCB са предназначени да открият и реагират на фазови - дисбалансирани неизправности, в допълнение към условията на ток и къса верига.
Еднофазни MCB, като същевременно осигуряват надеждна защита за еднофазни вериги, нямат възможност да наблюдават фазовите дисбаланси, тъй като има само една фаза, която трябва да се вземе предвид. Основният им акцент е върху защитата на единичната верига от над - ток и къса схема.
Разходи и цени
По принцип еднофазни AC MCB са по -евтини от три фазови AC MCB. Това се дължи на тяхната по -проста конструкция, по -ниски оценки на тока и факта, че те се използват в по -малко взискателни приложения. Цената на еднофазна MCB може да варира от няколко долара до десетки долари, в зависимост от марката, качеството и оценката.
Три фазови AC MCB, с по -сложния си дизайн и по -високите токови оценки, са по -скъпи. Цената на три фаза MCB може да започне от десетки долари и да достигне до стотици долари, особено за модели с висок капацитет. Когато обмисляте разходите, важно е да запомните, че инвестицията във висококачествен MCB е от решаващо значение за безопасността и надеждността на електрическата система.
Съвместимост с други компоненти
Единична фаза и три фазови AC MCB също имат различни изисквания за съвместимост с други електрически компоненти. Единичните фазови MCB обикновено се използват заедно с единични фазови измервателни уреди, еднофазни трансформатори и друго еднофазно електрическо оборудване. Те са проектирани да работят безпроблемно в рамките на една фазова електрическа система.
Три фазови AC MCB трябва да бъдат съвместими с три -фазови метра, трифазни трансформатори и други трифазни компоненти. Когато интегрирате трифазен MCB в електрическа система, е от съществено значение да се гарантира, че всички компоненти са правилно съпоставени, за да се избегнат проблеми с съвместимостта и да се гарантира оптимална производителност.
Значение на електрическата безопасност
Както еднофазовата, така и три -фазовите AC MCB играят жизненоважна роля в електрическата безопасност. Еднофазен MCB предпазва електрическите вериги в дома или малкия бизнес от над - ток и къси разломи на веригата, предотвратявайки електрически пожари и повреда на уредите. Чрез изключване, когато се появи повреда, еднофазната MCB прекъсва електрическия ток, защитавайки потребителите и имота.
Три фазови AC MCB са още по -критични в индустриалните и търговските условия. Те предпазват високото захранване от повреда и предотвратяват електрически произшествия, които биха могли да застрашат живота на работниците. Неизпълняващата се трифазна система може да причини значителни щети на машините и да нарушат индустриалните операции, което прави правилното функциониране на три фазови MCBs от съществено значение.
Свързани продукти и техните приложения
В допълнение към единична фаза и три фазови AC MCB, има и други свързани продукти, които са важни в електрическите системи. Например,DC MCB за слънчева енергияе специално проектиран за слънчеви енергийни системи. Тези DC MCB се използват за защита на постояннотоковите вериги в слънчеви панели, като гарантират безопасността и ефективността на производството на слънчева енергия.
Слънчеви предпазители за защита на DC Linkса друг важен компонент в слънчевите енергийни системи. Те осигуряват допълнителна защита за постоянните връзки в слънчеви масиви, като предотвратяват повреда от повреда - ток и къса верига.

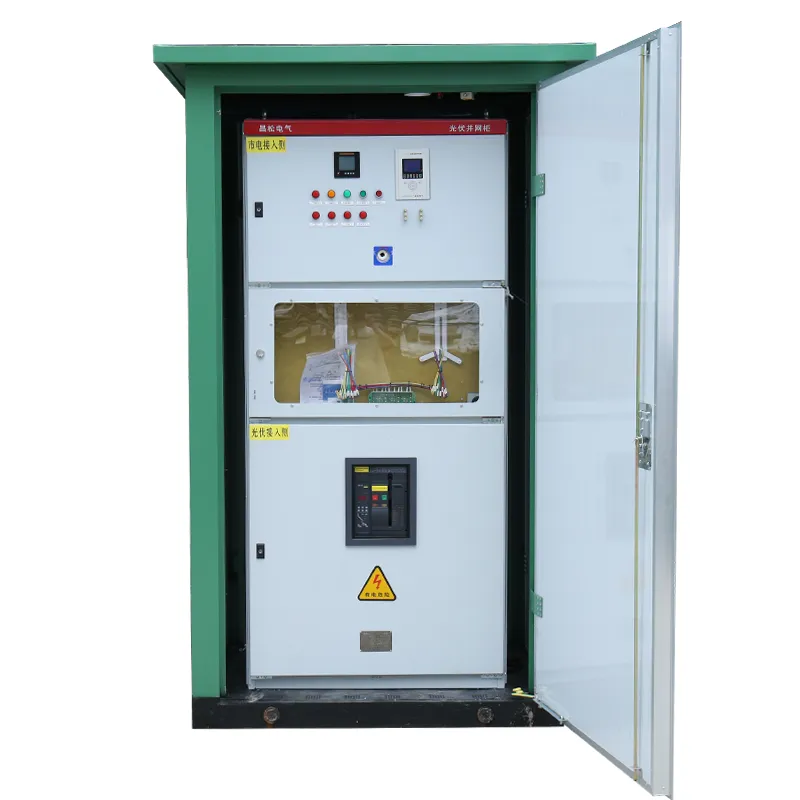

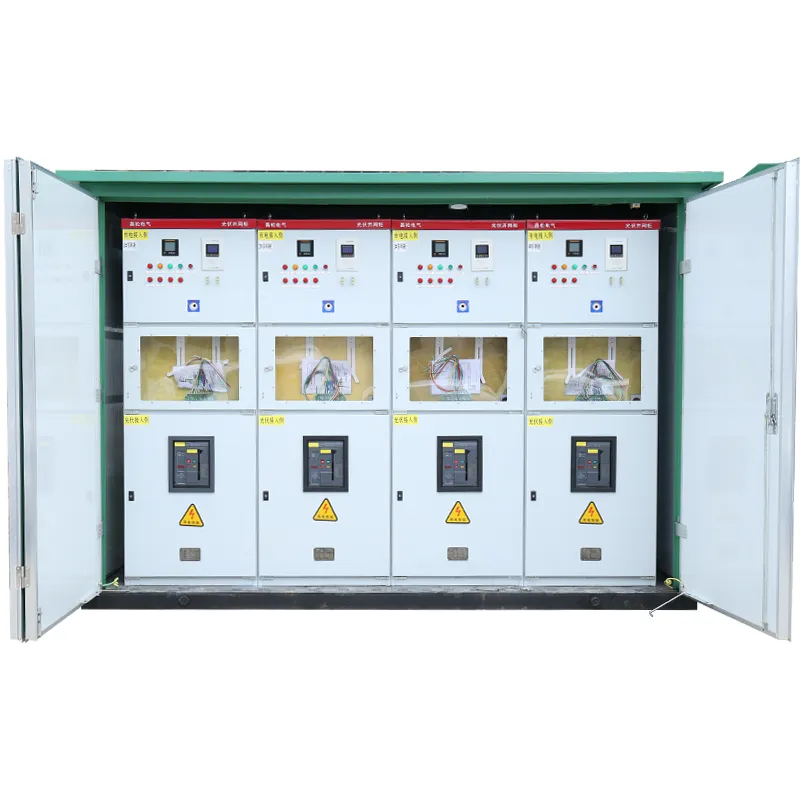

Високо -ефективна решетка - Свързан шкафе цялостно решение за електрически системи, свързани с мрежата. Той интегрира различни компоненти като MCB, метри и устройства за защита, осигурявайки надежден и ефективен начин за свързване към захранващата мрежа.
Заключение и призив за действие
В заключение, еднофазовата и три фазовата AC MCB имат различни разлики в строителството, оценката, приложението и функционалността. Като доставчик на ACB MCB разбирам важността на предоставянето на правилния MCB за различни електрически системи. Независимо дали изграждате жилищен дом, малък бизнес или индустриално съоръжение, изборът на подходящ MCB е от решаващо значение за безопасността и ефективността на вашата електрическа система.
Ако сте на пазара за еднофазна или три фазови AC MCB или някой от свързаните по -горе продукти, насърчавам ви да се свържете с нас за подробна дискусия. Нашият екип от експерти може да ви помогне да изберете правилните продукти въз основа на вашите специфични изисквания. Ние се ангажираме да предоставяме висококачествени електрически компоненти и отлично обслужване на клиентите. Нека работим заедно, за да гарантираме надеждността и безопасността на вашите електрически системи.
ЛИТЕРАТУРА
- Ръководство за проектиране на електротехника, IET (Институция по инженерство и технологии).
- Национален електрически кодекс (NEC), NFPA (Национална асоциация за противопожарна защита).
- Наръчник за електротехника, McGraw - Hill.
