Когато става въпрос за фотоволтаични (PV) системи, Box PV Combiner AC играе решаваща роля за осигуряване на ефективна и безопасна работа на цялостната инсталация. Един от най-критичните аспекти, който често се пренебрегва, но е от изключителна важност, са изискванията за заземяване за Box PV Combiner AC. Като водещ доставчик на Box PV Combiner AC, аз разбирам значението на правилното заземяване и неговото въздействие върху производителността и дълголетието на оборудването. В тази публикация в блога ще разгледам основните изисквания за заземяване на Box PV Combiner AC, обяснявайки защо са необходими и как допринасят за цялостната безопасност и функционалност на фотоволтаичната система.
Защо заземяването е от съществено значение за кутия PV комбинатор AC
Заземяването служи за множество цели във фотоволтаичната система, особено когато става въпрос за кутия PV комбинатор AC. Първо, той осигурява път с най-малко съпротивление за електрически повреди, като късо съединение или удар от мълния. Чрез създаване на директна връзка със земята всеки излишен електрически ток може безопасно да бъде отклонен от оборудването и персонала, намалявайки риска от токов удар и повреда на системата. Второ, заземяването помага за стабилизиране на електрическия потенциал на системата, предотвратявайки натрупването на статично електричество и намалявайки електромагнитните смущения (EMI). Това е особено важно при фотоволтаични системи, където чувствителните електронни компоненти се използват за преобразуване и управление на постоянния ток, генериран от слънчевите панели, в променлив ток за използване в мрежата или потребление на място.
Изисквания за заземяване за кутия PV комбинатор AC
1. Заземяване на оборудването
Самият Box PV Combiner AC трябва да бъде правилно заземен, за да се гарантира безопасността на оборудването и персонала. Това включва свързване на металния корпус на комбиниращата кутия към система от заземяващи електроди, която обикновено се състои от един или повече заземителни пръти, забити в земята. Заземителният проводник, използван за тази връзка, трябва да бъде с достатъчен размер, за да понесе максималния ток на повреда, който може да възникне в системата. Като цяло се препоръчва минимум #6 AWG меден проводник за повечето фотоволтаични системи. Заземителната връзка трябва да се извърши с помощта на одобрени заземителни скоби или съединители, за да се осигури сигурна и надеждна електрическа връзка.
2. Заземяване на системата
В допълнение към заземяването на оборудването, фотоволтаичната система като цяло също трябва да бъде заземена. Това включва заземяване на DC страната на системата, която се състои от слънчевите панели, DC кабелите и DC входа на Box PV Combiner AC, както и AC страната на системата, която включва AC изхода на комбиниращата кутия, инвертора и AC разпределителната система. DC страната на системата обикновено е заземена към отрицателния извод на слънчевите панели или към DC входа на инвертора. AC страната на системата е заземена в неутралната точка на инвертора или в главния сервизен панел.
3. Мълниезащита

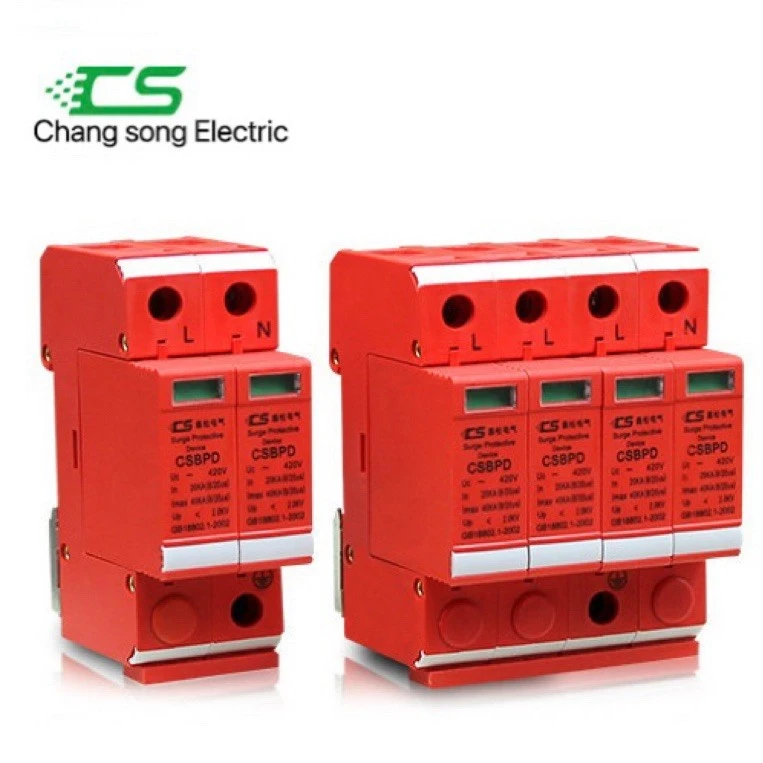

Ударите от мълния могат да представляват значителна заплаха за фотоволтаичните системи, особено в райони, предразположени към гръмотевични бури. За да защитите Box PV Combiner AC и останалата част от фотоволтаичната система от повреда от мълния, трябва да се инсталира система за мълниезащита. Това обикновено включва гръмоотвод или въздушен терминал, монтиран на покрива или друга висока точка на фотоволтаичната матрица, свързан към система от заземяващи електроди чрез проводник надолу. Мълниезащитната система трябва да бъде проектирана така, че да отклонява безопасно тока на мълния към земята, далеч от компонентите на фотоволтаичната система. За повече информация относно защитата от мълния, можете да посетитеЗащита от мълния.
4. Защита от пренапрежение
В допълнение към защитата от мълнии, устройствата за защита от пренапрежение (SPD) също трябва да бъдат инсталирани на входа и изхода на Box PV Combiner AC, за да предпазят оборудването от преходни пренапрежения, причинени от удари на мълнии, пренапрежения при превключване или други електрически смущения. SPD работят, като отклоняват излишния ток към земята, защитавайки чувствителните електронни компоненти в кутията на комбинатора и останалата част от фотоволтаичната система. Налични са различни видове SPD, включително SPD тип 1, тип 2 и тип 3, всеки от които е проектиран да осигурява защита срещу различни нива на пренапрежение. Важно е да изберете подходящия тип SPD въз основа на специфичните изисквания на фотоволтаичната система.
5. Предпазител и защита на веригата
Правилният предпазител и защитата на веригата също са от съществено значение за безопасната работа на Box PV Combiner AC. Предпазителите се използват за защита на електрическите вериги от условия на свръхток, като късо съединение или претоварване. Предпазителите трябва да бъдат подходящо оразмерени въз основа на максималния номинален ток на веригата и вида на защитавания товар. За слънчева защита на DC връзка можете да обмислите използването наСлънчеви предпазители за постоянен ток. Прекъсвачите също се използват за осигуряване на защита от свръхток и могат да бъдат нулирани след отстраняване на повредата. За 12-волтови AC вериги, a12-волтов AC прекъсвачможе да се използва.
Монтаж и поддръжка на заземителни системи
Правилното инсталиране и поддръжка на заземителната система са от решаващо значение за осигуряване на нейната ефективност. По време на процеса на инсталиране е важно да следвате инструкциите на производителя и местните електрически кодекси и разпоредби. Заземяващите електроди трябва да се монтират на правилната дълбочина и разстояние, за да се осигури добър електрически контакт със земята. Заземителните проводници трябва да бъдат прокарани правилно и защитени от повреда. След като инсталацията приключи, заземителната система трябва да се тества, за да се гарантира, че отговаря на необходимото съпротивление на заземяване.
Необходима е и редовна поддръжка на заземителната система, за да се гарантира нейната продължителна работа. Това включва проверка на заземяващите електроди, проводници и връзки за признаци на корозия, повреда или разхлабени връзки. Всички проблеми трябва да се решават незабавно, за да се предотврати неефективността на системата за заземяване.
Заключение
В заключение, правилното заземяване е от съществено значение за безопасната и ефективна работа на Box PV Combiner AC и цялата фотоволтаична система. Като следвате изискванията за заземяване, посочени в тази публикация в блога, можете да гарантирате, че вашата фотоволтаична система е защитена от електрически повреди, удари на мълнии и други електрически смущения. Като доставчик на Box PV Combiner AC, ние се ангажираме да предоставяме висококачествени продукти, които отговарят на най-високите стандарти за безопасност и производителност. Ако имате някакви въпроси или се нуждаете от допълнителна информация относно нашите продукти или изисквания за заземяване, не се колебайте да се свържете с нас за обсъждане на поръчката.
Референции
- Национален електрически кодекс (NEC), член 690 - Слънчеви фотоволтаични системи
- Стандарти на Международната електротехническа комисия (IEC) за фотоволтаични системи
- Ръководства за инсталиране и поддръжка на производителя за Box PV Combiner AC и други компоненти на фотоволтаичната система
