Тестването на прекъсвач е решаваща задача, която гарантира безопасността и ефективността на електрическите системи. Като доставчик на прекъсвачи видях от първа ръка важността на правилното тестване. В този блог ще ви преведа през стъпките за тестване на прекъсвач, от разбирането на основните му функции до използването на правилните инструменти за работа.
Разбиране на основите на прекъсвача
Преди да се потопим в тестването, нека набързо да разгледаме какво прави прекъсвачът. Прекъсвачът е като предпазен ключ във вашата електрическа система. Основната му задача е да защитава вашите електрически вериги от повреда, причинена от свръхток или късо съединение. Когато има твърде много ток, протичащ през верига, прекъсвачът се изключва и спира потока на електричество, предотвратявайки потенциални пожари или повреда на вашето оборудване.
Има различни видове прекъсвачи, като миниатюрни прекъсвачи (MCB), прекъсвачи с формован корпус (MCCB) и прекъсвачи за високо напрежение. Всеки тип има свои собствени характеристики и приложения, но основният принцип на работа остава същият.
Инструменти, които ще ви трябват за тестване
За да тествате прекъсвач, ще ви трябват няколко основни инструмента:
- Мултиметър: Това е задължителен инструмент за електрически тестове. Може да измерва напрежение, ток и съпротивление.
- Тестер за съпротивление на изолацията: Известен също като мегер, той се използва за измерване на изолационното съпротивление на прекъсвача.
- Тестер за контактно съпротивление: Този инструмент ви помага да измерите съпротивлението на контактите на прекъсвача.
Подготовка за предварителен тест
Преди да започнете тестването, трябва да предприемете няколко важни стъпки:
Безопасността на първо място
Безопасността винаги е основен приоритет при работа с електричество. Уверете се, че носите подходящи лични предпазни средства (ЛПС), като изолирани ръкавици и предпазни очила. Освен това изключете захранването на прекъсвача, който ще тествате. Това ще предотврати всякакви случайни токови удари.
Визуална проверка
Направете добра визуална проверка на прекъсвача. Потърсете признаци на физическа повреда, като пукнатини, изгаряния или разхлабени връзки. Ако забележите някаква повреда, може да се наложи прекъсвачът да бъде сменен, вместо да бъде тестван.
Тестване на прекъсвача
Тестване на непрекъснатост
Първият тест, който ще направим, е тест за непрекъснатост. Този тест проверява дали контактите на прекъсвача се затварят правилно. Ето как да го направите:
- Настройте вашия мултиметър в режим на непрекъснатост. Този режим обикновено има символ, който прилича на звукова вълна или диод.
- Свържете сондите на мултиметъра към клемите на прекъсвача. Когато прекъсвачът е в затворено положение, мултиметърът трябва да издаде звуков сигнал, което показва, че има непрекъснатост. Ако няма звуков сигнал, това означава, че контактите не се затварят правилно и прекъсвачът може да е повреден.
Тестване на напрежението
След това ще направим тест за напрежение. Този тест ви помага да определите дали прекъсвачът получава правилното напрежение.
- Настройте вашия мултиметър в режим на напрежение. Уверете се, че сте избрали подходящия диапазон на напрежение въз основа на вашата електрическа система.
- При включено захранване внимателно свържете сондите на мултиметъра към клемите на прекъсвача. Мултиметърът трябва да показва правилното напрежение. Ако напрежението се различава значително от очакваната стойност, може да има проблем със захранването или самия прекъсвач.
Изпитване на съпротивлението на изолацията
Изпитването на съпротивлението на изолацията е важно, за да се гарантира, че изолацията на прекъсвача е в добро състояние.
- Използвайте тестер за изолационно съпротивление (мегер) за този тест.
- Изключете прекъсвача от захранването и всички други електрически компоненти.
- Свържете проводниците на мегомера към клемите на прекъсвача.
- Работете с мегомера според инструкциите на производителя. Стойността на изолационното съпротивление трябва да бъде в допустимия диапазон, посочен от производителя. Ако стойността е твърде ниска, това може да означава, че изолацията е повредена и може да се наложи смяна на прекъсвача.
Тестване на контактно съпротивление
Тестването на контактното съпротивление ви помага да определите дали контактите на прекъсвача правят добър електрически контакт.
- Използвайте тестер за контактно съпротивление за този тест.
- Свържете проводниците на тестера към контактите на прекъсвача.
- Направете множество измервания в различни точки на контактите. Контактното съпротивление трябва да е ниско и постоянно. Ако съпротивлението е твърде високо, това може да означава, че контактите са замърсени, износени или повредени.
Специални съображения за различни видове прекъсвачи
Mcb 1p 16a
Миниатюрни прекъсвачи като Mcb 1p 16a обикновено се използват в жилищни и малки търговски приложения. Когато тествате тези прекъсвачи, обърнете специално внимание на техния номинален ток. Уверете се, че не претоварвате прекъсвача по време на тестването. Също така проверете характеристиките на пътуването. Тези прекъсвачи са проектирани да изключват при определено ниво на ток и можете да използвате набор от тестове, за да проверите това.
Пренапрежение - Защитени прекъсвачи
Блокери за пренапрежениеили прекъсвачи със защита от пренапрежение имат допълнителна функция за защита срещу пренапрежения. За да тествате тези прекъсвачи, можете да използвате генератор на пренапрежение, за да симулирате пренапрежение. Проверете дали прекъсвачът се изключва или дали механизмът за защита от пренапрежение работи според очакванията.
Автоматични прекъсвачи в системи с високо напрежение

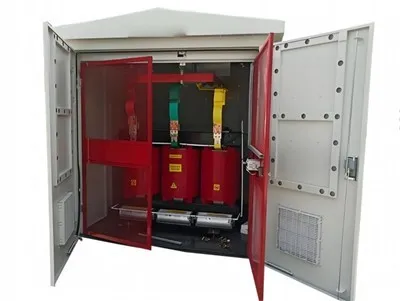

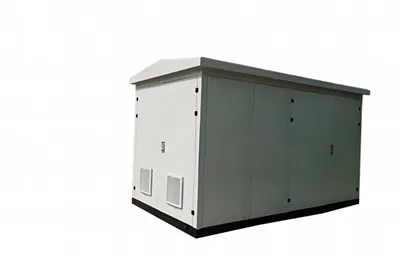

В системи с високо напрежение, като тези, използвани вМаслен потопен трансформаторприложения, тестването е по-сложно и изисква специализирано оборудване. Ще трябва да следвате стриктни процедури за безопасност и да използвате тестови комплекти за високо напрежение. Често се препоръчва тези тестове да бъдат извършени от професионален електротехник или техник.
Тълкуване на резултатите от теста
След като завършите всички тестове, е време да интерпретирате резултатите. Ако всички резултати от теста са в допустимите граници, тогава вашият прекъсвач е в добро състояние. Въпреки това, ако откриете необичайни показания, като ниско изолационно съпротивление, високо контактно съпротивление или неправилно напрежение, прекъсвачът може да е повреден. В някои случаи проста поддръжка, като почистване на контактите, може да реши проблема. Но в други случаи може да се наложи да смените прекъсвача.
Заключение
Правилното тестване на прекъсвач е от съществено значение за поддържане на безопасността и надеждността на вашата електрическа система. Като следвате стъпките, описани в този блог и използвате правилните инструменти, можете да се уверите, че вашите прекъсвачи функционират правилно. Ако не сте сигурни за някоя част от процеса на тестване или ако имате нужда от висококачествени прекъсвачи за вашия проект, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем с всичките ви нужди от прекъсвачи и можем да ви предоставим експертен съвет относно тестване и монтаж.
Референции
- Ръководства за електрически тестове от големи производители
- „Стандарти за електрическа безопасност“, публикувани от съответните индустриални организации
- Технически документи за изпитване и поддръжка на прекъсвачи
