В сферата на слънчевите енергийни системи ефективната и безопасна работа на сериите - свързани конфигурации на слънчевите панели е от изключително значение. Ключов компонент, който играе решаваща роля за гарантиране, че това е DC MCB (директен ток миниатюрен прекъсвач) за слънчева енергия. Като надежден доставчик на DC MCB за слънчева енергия, аз съм развълнуван да се задълбоча в това как работят тези устройства в рамките на серия - свързана настройка на слънчевия панел.
Разбиране на серия - Свързани конфигурации на слънчеви панели
Преди да проучим ролята на DC MCB, е от съществено значение да се разбере сериите - свързани конфигурации на слънчеви панели. Когато слънчевите панели са свързани последователно, положителният терминал на един панел е свързан с отрицателния терминал на следващия панел. Тази конфигурация води до увеличаване на общия изход на напрежението на слънчевия масив, като същевременно поддържа тока относително постоянен. Например, ако всеки слънчев панел в серийна връзка произвежда 20 волта и 5 ампера, серийна връзка на три такива панела ще доведе до изход от 60 волта и 5 ампера.
Предимството на сериите - свързани слънчеви панели е, че той може да генерира по -високо напрежение, което е полезно за предаването на дълги разстояния и за съвпадение на входните изисквания на инверторите. Тази конфигурация обаче представлява и някои предизвикателства. Ако един панел от серията е засенчен, повреден или неизправност, той може значително да намали мощността на целия масив поради SO - наречен „Коледно -лек ефект“. В такава ситуация текущият поток през серията е ограничен и цялостната ефективност на слънчевата система е компрометирана.
Ролята на DC MCBS последователно - свързани конфигурации на слънчевите панели
DC MCB са проектирани да предпазват системата за слънчева енергия от над - ток, къса верига и други електрически разломи. В серия - свързана конфигурация на слънчевия панел, те служат като механизъм за безопасност, който може да изолира дефектни участъци от веригата, предотвратявайки увреждане на панелите, инверторите и други компоненти.
Над - текуща защита
Над - токът може да се появи в серия - свързана система за слънчеви панели поради различни причини. Например, ако има къса верига в един от панелите или повреда в окабеляването, токът, преминаващ през веригата, може да се увеличи значително. DC MCB за слънчева енергия е оборудван с термично -магнитно пътуване. Термичната част на пътуването отговаря на дълги срокове над - токове. Когато токът надвишава номиналната стойност на MCB за продължителен период, биметалната лента вътре в MCB се загрява и се огъва, причинявайки прекъсвача да пътува.
Магнитната част на пътуването, от друга страна, реагира на къси течения на веригата. Кратките - вериги са изключително високи и могат да причинят тежки щети на слънчевата система за много кратко време. Когато се появи къса верига, магнитното поле, генерирано от високия ток, активира соленоида в MCB, който бързо изхвърля прекъсвача, прекъсвайки веригата и защитавайки системата.
Изолиране на дефектни панели
В серия - свързан масив за слънчев панел, ако един панел развие повреда, DC MCB може да изолира този панел от останалата част от веригата. Това е от решаващо значение, тъй като, както бе споменато по -рано, дефектен панел в серийна връзка може да завлече работата на целия масив. Чрез изключване на MCB, свързан с дефектния панел, останалите панели могат да продължат да работят нормално, като свеждат до минимум въздействието върху общия мощност на слънчевата система.
Как DC MCB са интегрирани в серии - свързани системи за слънчеви панели
Инсталирането на DC MCB в серия - свързана система за слънчеви панели е лесен процес, но изисква внимателно планиране и придържане към стандартите за безопасност.
Разположение

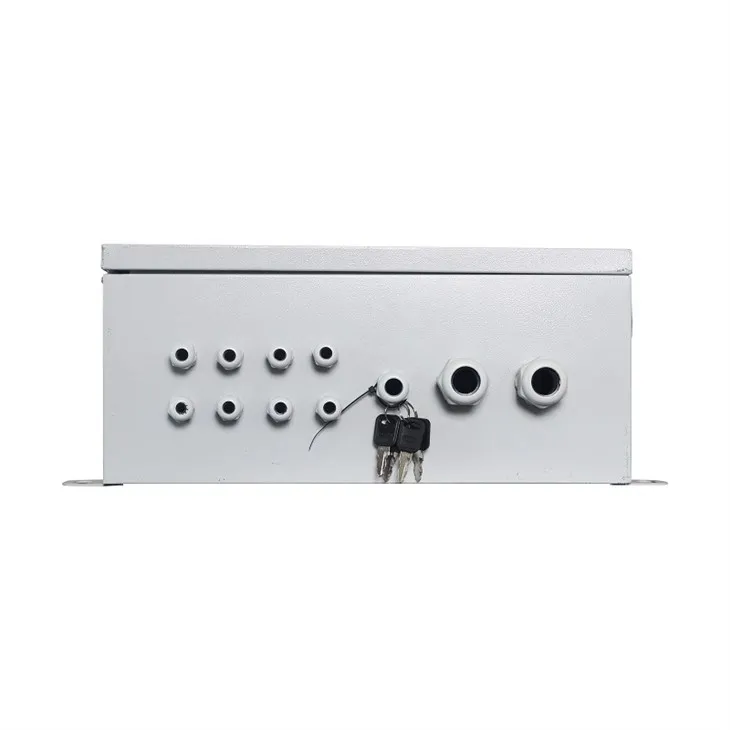

DC MCB обикновено се инсталират в PV Combiner Box. A6in 1OUT PV комбинерска кутия DCе често срещан тип комбинирана кутия, използвана в слънчевите енергийни системи. Тя позволява множество серии - свързани слънчеви панели да се комбинират в един изход. DC MCB са инсталирани на входа или изхода на полето Combiner, в зависимост от специфичните изисквания за проектиране на системата.
Когато е поставен на входа на кутията Combiner, всеки MCB защитава индивидуален сериен низ от слънчеви панели. Тази настройка позволява прецизно изолиране на дефектни низове. Ако се появи повреда в низ от една серия, само съответният MCB ще пътува, оставяйки другите низове незасегнати. От друга страна, когато MCB са поставени на изхода на кутията Combiner, те защитават целия комбиниран изход на слънчевите панели. Тази конфигурация е полезна за осигуряване на цялостна защита на системата срещу над - текущи и къси грешки в веригата.
Окабеляване
Правилното окабеляване е от съществено значение за правилната работа на DC MCB в серия - свързана система за слънчеви панели. Използваните проводници трябва да имат подходящата крос -секционна площ за справяне с номиналния ток на MCB и слънчевите панели. Връзките между MCBS, слънчевите панели и други компоненти трябва да бъдат сигурни и без всякакви свободни връзки или експонирани проводници.
Също така е важно да следвате диаграмите на окабеляване, предоставени от производителя на MCB и дизайнера на слънчевата система. Неправилното окабеляване може да доведе до неправилна работа на MCB, което може да доведе до повреди на системата или опасности за безопасността.
Съвместимост с други компоненти на слънчевата система
DC MCB за слънчева енергия трябва да са съвместими с други компоненти в серията - свързана система за слънчеви панели, като инвертори и предварително инсталирани подстанции с високо напрежение.
Инвертори
Инверторите са отговорни за преобразуването на DC мощността, генерирана от слънчевите панели в променлив ток за използване в домове, фирми или мрежата. DC MCB трябва да бъдат избрани въз основа на изискванията за въвеждане на инвертора. Номиналният ток и напрежението на MCB трябва да съответстват на спецификациите на инвертора, за да се осигури гладък и ефективен пренос на мощност.

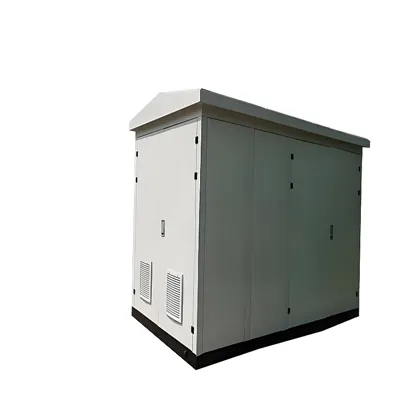

Предварителна подстанция с високо напрежение
В големи мащабни слънчеви електроцентрали се използват предварително инсталирани подстанции с високо напрежение, за да се увеличи напрежението на генерираната мощност за предаване на дълго разстояние. DC MCB играят роля за защита на подстанцията и свързаното с тях оборудване от електрически разломи. Те трябва да могат да се справят с високото напрежение и условията с висок ток, присъстващи в тези подстанции.
Избор на правилния DC MCB за серия - Свързана конфигурация на слънчевия панел
При избора на DC MCB за серия - свързана система за слънчеви панели, трябва да се вземат предвид няколко фактора.
Оценен ток
Номиналният ток на MCB трябва да се основава на максималния ток, който серията - свързани слънчеви панели, които могат да генерират. Тази стойност може да бъде изчислена, като се вземе предвид токът на късата верига (ISC) на панелите и броя на панелите в серията. Важно е да изберете MCB с номинален ток, който е малко по -висок от нормалния работен ток на системата, за да се избегне фалшиво изключване.
Оценка на напрежението
Оценката на напрежението на MCB трябва да е достатъчна, за да се справи с максималния изход на напрежението на серията - свързани слънчеви панели. В серия - свързана конфигурация, напрежението се добавя, така че MCB трябва да може да издържи общото напрежение на масива.
Разбиване на капацитета
Разбиването на капацитета на MCB се отнася до способността му да прекъсва веригата при условия на повреда. Измерва се в килограм - ампери (KA). За системи е необходим по -висок капацитет за счупване, които са по -склонни да изпитат високи токови къси вериги, като например соларни електроцентрали с големи мащаби.

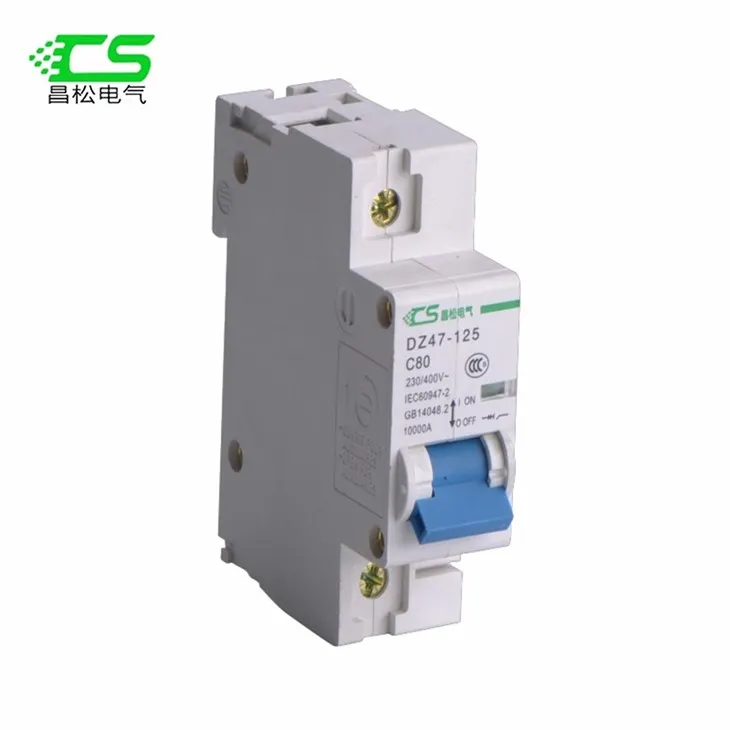

Например a125 AMP DC BreakerМоже да е подходящ за средна серия - свързана система за слънчеви панели със сравнително висок ток.
Заключение
В заключение, DC MCB са основен компонент в серия - свързани конфигурации на слънчеви панели. Те осигуряват над - текуща и къса защита от веригата, изолират дефектни панели и гарантират безопасната и ефективна работа на слънчевата електроенергия. Като доставчик на DC MCB за слънчева енергия, ние разбираме значението на тези устройства и предлагаме широка гама от висококачествени продукти, които са проектирани да отговарят на специфичните нужди на различните слънчеви енергийни системи.
Ако сте в процес на проектиране или надграждане на серия - Свързана система за слънчеви панели, ние ви каним да се свържете с нас за повече информация за нашия DC MCBS. Нашият екип от експерти може да ви помогне да изберете правилния MCB за вашата система и да осигурите техническа поддръжка през целия процес на инсталиране и работа. Нека работим заедно, за да изградим по -устойчиво и надеждно бъдеще за слънчева енергия.
ЛИТЕРАТУРА
- „Ръководство за проектиране и монтаж на слънчеви енергийни системи“, Асоциация на индустрията за слънчева енергия.
- „Защита на постоянен ток във фотоволтаичните системи“, Международна електротехническа комисия (IEC).
- Ръководства на производителя и технически спецификации за DC MCB, PV комбинирани кутии, инвертори и предварително инсталирани подстанции с високо напрежение.
